Хайтек Головка шлифовальная для токарного станка ВГР-300РД

Под заказ.

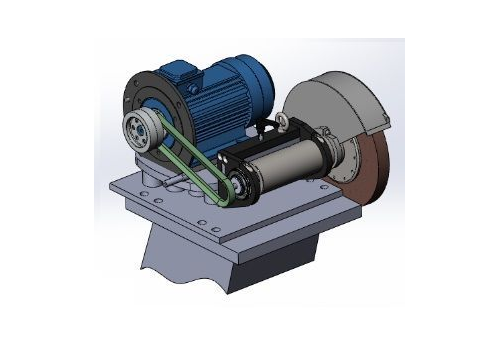

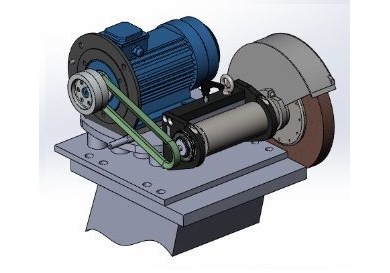

Для расширения возможностей токарного станка 1М65 выпускается специальная механизированная оснастка - шлифовальная головка ВГР-300РД. Она состоит из электродвигателя мощностью 3 кВт, подключаемого в электросеть токарного станка, станины, устанавливаемой на универсальном токарном станке вместо штатного резцедержателя, и скоростного шпинделя.

Шлифовальная головка для токарного станка выпускается нашим предприятием уже более 5 лет. За это время конструкция этого приспособления неоднократно усовершенствовалась, отвечает строгим требованиям машиностроительных норм и эргономики.

Особенности Хайтек головки шлифовальной для токарного станка ВГР-300РД:

• большая мощность и производительность, по сравнению со шлифовальной головкой ВГР-150
• приводные валы на двойных радиально-упорных прецизионных подшипниках с высокой несущей способностью;
• высокая частота вращения у внутришлифовального шпинделя и низкая - у шпинделя для наружной шлифовки
• максимальный диаметр шлифовального круга для наружной шлифовки - 350 мм
• точность в пределах 0,01 – 0,02 мм (в основном ограничена точностью используемого в качестве базы токарного станка), биение круга после правки - 0,005-0,002
• высокая чистота поверхности


  Наружный шлифовальный шпиндель
  размер круга	350 мм x 32 мм x 76 (127) мм ∅ х Ш х отв.
  скорость холостого хода при 50Гц	3 000 об/мин.
  Внутришлифовальный шпиндель
  диаметр шлифования	16 мм и более
  размер круга	25 мм x 20 мм x 6 мм ∅ х Ш х отв.
  Посадка оправки для внутренней шлифовки	М14х1,5
  скорость холостого хода при 50 Гц	14 000 об/мин.
  глубина шлифования	максимум 80 мм
  РМЦ станка	1000 мм и более
  Мощность	3 кВт
  Масса нетто с одним шпинделем (без инструмента)	80 кг
  Масса брутто	100 кг

Комплектация Хайтек головки шлифовальной для токарного станка ВГР-300РД:

• головка шлифовальная, 1 шт.
• шпиндель для внутренней шлифовки, 1 шт.
• оправка с абразивным кругом Ø 17, 1 шт.
• оправка с абразивным кругом Ø 25, 1 шт.
• ремень плоский бесшовный, 1 шт.
• шпиндель для наружной шлифовки, 1 шт.
• круг абразивный 350х32х127  1 шт.
• ремень клиновой Z(0) 750 мм, 1 шт. .
• карандаш алмазный для правки кругов, 1 шт.
• держатель алмазного карандаша, 1 шт.
• ключ шестигранный 4 мм, 1 шт.
• ключ шестигранный 5 мм, 1 шт.
• ключ шестигранный 10 мм, 1 шт.
• ключ гаечный 24, 1 шт.
• ключ гаечный 30, 1 шт.
• ключ гаечный 36, 2 шт
