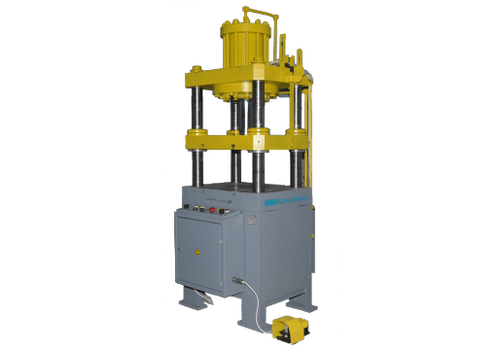

- Пресс гидравлический вертикальный «ПВ-100»
- Усилие: 100ТС
- Гидростанция: в комплекте
- Объём гидробака: 65 л.
- Размер штампа (мах): до 500х400 мм
- Скорость подвода (отвода) подвижной плиты: 12 мм/с.
Вы можете приобрести любой комплект оснастки
Устройство и принцип работы Пресса:
Электродвигатель через упругую муфту передает вращение на вал насоса, который перекачивает масло из гидробака через гидрораспределитель в рабочие полости гидроцилиндра. Предохранительный клапан защищает насосный агрегат при перегрузки (при достижении предельного давления избыток масла сбрасывается в гидробак). Направление хода штока гидроцилиндра (рабочий ход или подъем) задает оператор пресса (см. п.п. 8.5 п. 8.6.). Из рабочих полостей гидроцилиндра масло сливается обратно в гидробак через масляный фильтр. Электропитание пресса осуществляется переменным трехфазным током напряжением 380 В с частотой 50 Гц. Ввод питающего кабеля предусмотрен в нижней части электрошкафа. Сечение проводов: не менее 4 мм2 .
Схема электрооборудования станка «Ажур-5» (ПВ-100):
Спецификация электрооборудования:
Вертикальный пресс «ПВ-100»
- ПВ-100

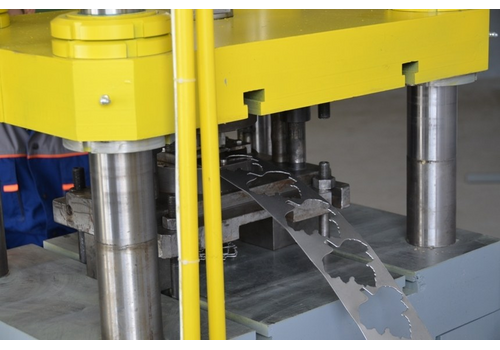

- Вертикальный пресс «ПВ-100»Вертикальный гидравлический пресс «ПВ-100» предназначен для вырубки и формовки изделий из листового металла, изометрической штамповки, прошивки и калибровки отверстий.
738 100 руб
Оснастка
А7-01-4
- Комплект подштамповых плит для горячих и формовочных штамповКомплект подштамповых плит для горячих и формовочных штампов
50 000 руб
- А7-01-2
- Горн увеличенный без задней стенкиРазмеры горна: длина-480 мм., высота-240 мм., ширина-240 мм..Благодаря размеру и отсутствию задней стенки в горне можно разогревать длинные заготовки. Разогрев можно проводить не только окончания заготовки, но и любого ее участка.
- 30 800 руб
- А7-01-3
- Горн без задней стенкиРазмеры горна: длина-295 мм., высота-240 мм., ширина-240 мм. Служит для разогрева заготовок. Благодаря отсутствию задней стенки у горна, заготовка может быть разогрета в любом участке.
15 400 руб
- А7-01
- Пресс-формаВ качестве заготовки используется круг или квадрат 24 мм.
-
13 790 руб
- А7-02
- Пресс-формаВ качестве заготовки используется круг или квадрат 20 мм.
17 180 руб - А7-03
- Пресс-формаВ качестве заготовки используется круг или квадрат 16 мм.
13 790 руб - А7-04
- Пресс-формаВ качестве заготовки используется круг или квадрат 18 мм.
13 790 руб - А7-06
- Пресс-формаВ качестве заготовки используется круг 18 мм. или квадрат 16 мм.
15 130 руб - А7-07
- Пресс-формаВ качестве заготовки используется круг или квадрат 22 мм.
13 790 руб - А7-08
- Пресс-формаВ качестве заготовки используется круг или квадрат 18 мм.
13 790 руб - А7-09
- Пресс-формаВ качестве заготовки используется круг или квадрат от 27 мм.
17 180 руб - А7-10
- Пресс-формаВ качестве заготовки используется круг или квадрат 14 мм.
13 790 руб - А7-11
- Пресс-формаВ качестве заготовки используется круг или квадрат 16 мм.
13 790 руб - А7-12
- Пресс-формаВ качестве заготовки используется круг или квадрат 18 мм.
17 180 руб - А7-13
- Пресс-формаВ качестве заготовки используется круг или квадрат 18 мм.
15 130 руб - А7-14
- Пресс-формаВ качестве заготовки используется круг или квадрат 18 мм.
13 790 руб

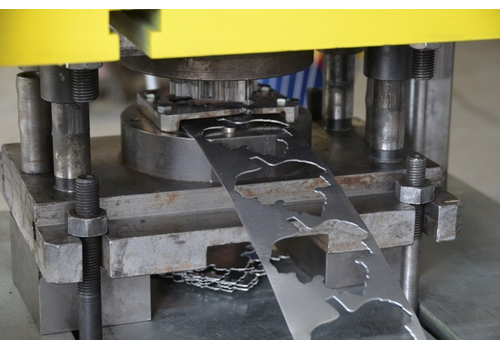

Вырубные и формовочные штампы
- А7-РШБ1W
- Штамп вырубнойПредназначен для изготовления розетки штампованной большой толщиной 2 мм.
102 850 руб
- А7-РШБ1F
- Штамп формовочныйПредназначен для изготовления розетки штампованной большой толщиной 2 мм.
36 300 руб
- А7-РШМ1W
- Штамп вырубнойПредназначен для изготовления розетки штампованной малой толщиной 2 мм.
95 590 руб
- А7-РШМ1F
- Штамп формовочныйПредназначен для изготовления розетки штампованной малой толщиной 2 мм.
30 250 руб
- А7-ЛШ1W
- Штамп вырубнойПредназначен для изготовления листа штампованного толщиной 1,5 мм
106 480 руб
- А7-ЛШ1F
- Штамп формовочныйПредназначен для изготовления листа штампованного толщиной 1,5 мм
32 670 руб
- А7-ЛШ2W
- Штамп вырубнойПредназначен для изготовления листа штампованного толщиной 1,5 мм.
96 800 руб
- А7-ЛШ2F
- Штамп формовочныйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
31 460 руб
- А7-ЛШ3W
- Штамп вырубнойПредназначен для изготовления листа штампованного толщиной 1,5 мм.
108 900 руб
- А7-ЛШ3L
- Штамп формовочный левыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
33 880 руб
- А7-ЛШ3R
- Штамп формовочный правыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
33 880 руб
- А7-ЛШ4W
- Штамп вырубнойПредназначен для изготовления листа штампованного толщиной 1,5 мм.
130 680 руб
- А7-ЛШ4L
- Штамп формовочный левыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
40 540 руб
- А7-ЛШ4R
- Штамп формовочный правыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
40 540 руб
- А7-ЛШ5W
- Штамп вырубнойПредназначен для изготовления листа штампованного толщиной 1,5 мм.
101 640 руб
- А7-ЛШ5L
- Штамп формовочный левыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
32 670 руб
- А7-ЛШ5R
- Штамп формовочный правыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
32 670 руб
- А7-ЛШ6W
- Штамп вырубнойПредназначен для изготовления листа штампованного толщиной 1,5 мм.
114 650 руб
- А7-ЛШ6L
- Штамп формовочный левыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
30 860 руб
- А7-ЛШ6R
- Штамп формовочный правыйПредназначен для изготовления листа штампованного толщиной 1,5 мм.
30 860 руб
- А7-ЛШ7W
- Штамп вырубнойПредназначен для изготовления листа штампованного толщиной 1 мм. Размеры 75*45 мм.
114 950 руб
- А7-ЛШ7F
- Штамп формовочныйПредназначен для изготовления листа штампованного толщиной 1 мм. Размеры 75*45 мм.
30 860 руб
