Обдирочно-шлифовальные станки применяют для обдирки и зачистки поверхности заготовок методом шлифования. На таких станках используются абразивные круги диаметром 100–800 мм.

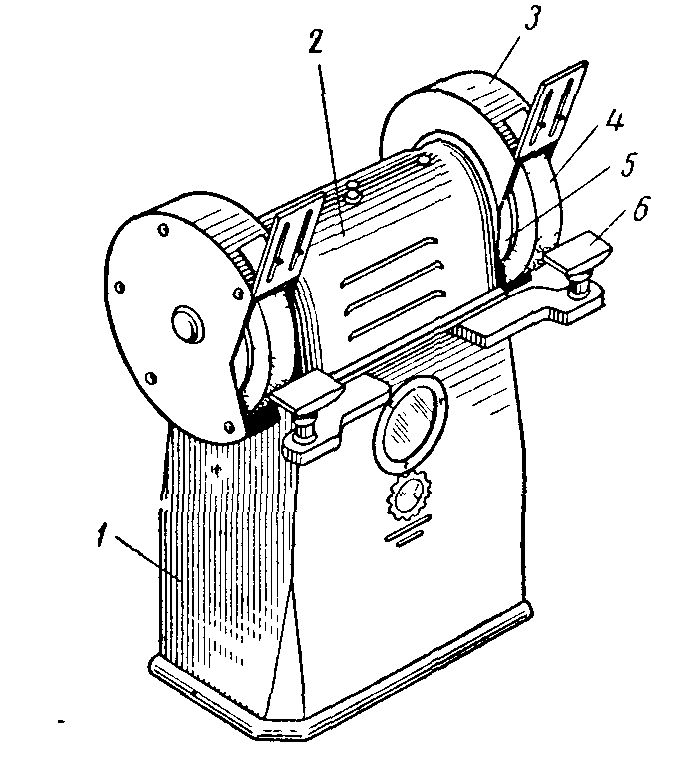

Устройство обдирочно-шлифовального станка:

1. Станина

2. Шлифовальная головка

3. Кожух

4. Абразивный круг

5. Зажимные фланцы

6. Подручник

Ленточно-шлифовальный станок - это приводное устройство, предназначенное для шлифования и доводки плоских поверхностей, снятия слоя ржавчины или краски, а также ликвидации острых кромок и заусенцев со стальных и любых неметаллических деталей.

Конструкция ленточно-шлифовальных станков:

Принцип работы гриндера несложен. Имеется группа роликов, через которые пропущена шлифовальная лента требуемой зернистости. Если привести во вращение ведущий ролик, насаженный на выходной вал электродвигателя, то автоматически начнут вращаться и остальные. Регулируя относительное расположение ведомых роликов, можно шлифовать поверхности, имеющие дефекты различной глубины. Для компенсации вероятного растяжения ленты (при её длительной эксплуатации) предусматривается механизм натяжения одного из роликов (как правило, того, который в кинематической цепи станка находится где-то между ведущим и ведомым).

В конструкцию ленточного гриндера входит столик, на котором должно закрепляется обрабатываемое изделие. Лучше, если такой столик будет иметь возможность поворачиваться вдоль одной из осей на угол до 90º: тогда возможно шлифование двух взаимно перпендикулярных плоскостей с одной установки детали. В качестве средства безопасности на раме станка есть смысл предусмотреть откидное защитное стекло из прозрачного акрила – тогда нет опасений, что чешуйка сошлифованной краски или окалины попадёт в глаз оператору. Естественно, потребуются органы управления, которые размещаются в станине или на раме станка. Переносные исполнения снабжаются прочной стойкой, на основании которой имеются крепёжные отверстия, при помощи которых гриндер можно закрепить на верстаке.

Бывают как отдельно-стоящие ленточно-шлифовальные станки, так и их миниатюрные аналоги - насадки на УШМ.

Преимущества ленточно-шлифовального станка:

Точная геометрия обработки – рабочие поверхности на гриндере: ролики, верхняя плоскость ( на прогибе ленты), приводной шкив и плоскость над прижимной пластиной между роликами. Все поверхности на зависят от износа шлифовальной ленты. Такого спектра правильных поверхностей на точиле просто нет.Так же при использовании гриндера у Вас отсутствует необходимость правки формы кругов при износе. Гриндер позволяет вывести плоскую поверхность с точностью до 0.1мм

Многозадачность — выборка металла, придание формы, шлифовка и полировка. Полный цикл. Все задачи решаются последовательной сменой шлифовальных лент. Ассортимент и возможности точильных кругов гораздо меньше. Есть работы, выполняемые на гриндере, которые выполнить на обычном точильном станке просто невозможно – например контуровка круглых трубных соединений по радиусу, полировка "зеркало" и плоское шлифование заготовок (вывод спусков на ноже, нанесение риски на детали из нержавеющей стали и металла).

Легкая смена абразива – шлифовальная лента меняется простым нажитием на рычаг механизма натяжения в течение нескольких секунд! Замена точильного круга — операция гораздо более продолжительная и трудоемкаяк тому же после смены абразива требуется его центровка специальным приспособленим. Десять типов шлифовальных лент – копейки, десять типов заточных кругов – целое состояние. Можно сначала отшлифовать, затем отполировать и заточить - на разных лентах.

Большой ассортимент абразивных лент под любую задачу

Скорость съёма металла у мощного гриндера (от 3кВт) в разы больше чем у точила в 3квт с кругом большого диаметра

Малая вероятность перегреть металл из-за высокой скорости работы, когда опилки "забирают" тепло с собой, можно работать с уже закаленными поковками - металл не отпускается

Безопасность работы: можно затачивать и короткие изделия

Чистота работы благодаря легкому присоединения пылесоса или вытяжки

Преимущества обдирочно-шлифовального станка:

Стоимость абразивов – если Вы выполняете стандартные заточные операции в большом количестве, в пересчете на одну операцию, затраты на точильные круги будут гораздо меньше по сравнению с затратами на шлифовальные ленты гриндера.

Простота конструкции – придумать конструкцию проще точильного станка сложно. Фактически точильный станок это шлифовальный круг, насаженный на вал двигателя. В этом смысле конструкция гриндера гораздо сложнее – минимум 6 подшипников, 3 ролика, шкив, механизм натяжения лент. Неправильная сборка гриндера с люфтами подвижных деталей и плохой центовкой приводит к ускоренному износу оборудования.

Незаменимость в задачах придания формы (заточки инструмента и чистовой доводки сверел, выборки нужного радиуса)

Важно понимать, что гриндер и точило - не конкуренты, а взаимодополняющие друг друга инструменты.
