Дорн - это зачастую бронзовая (или стальная) оправка, точно подобранная по внутреннему диаметру трубы, которая во время гибки постоянно находится внутри трубы в месте гиба и не дает образовываться гофрам и складкам. Дорны бывают двух видов - шариковый (ball mandrel) и продолговатый (bulet). Это механическая составная часть гибочного станка или комплекса. Дорн помогает избежать деформации трубы при гибке.

Дорн бывает 2 видов:

• Жесткий дорн – это стержень определенной формы, по форме сечения трубопровода.

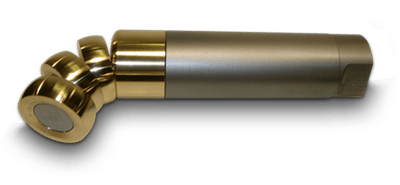

• Составной или шаровой – включает подвижные сегменты, благодаря которым можно изгибать трубы с очень малым диаметром.

На фото: результат гибки трубы с дорном, обратите внимание на неизменность толщины и формы трубы в местах гиба

Технология гибки с дорном:

Труба размещается на дорне и под действием соответствующих инструментов изгибается под нужным углом. Применяются оба вида устройства в зависимости от характеристик изделия. Таким образом получают дуги, «кривые отводы», S-образные и элипсообразные изгибы. Таким образом получают дуги, «кривые отводы», S-образные и элипсообразные изгибы. Осуществляется процедура двумя методами:

1) Проталкиванием – в этом случае изделие прокатывается через конструкцию из трех вальцов. Последние сообщают величину радиуса изгиба. Технология более известна как трех- или четырех- вальцовая гибка.

2) Гибка с поджимом – производится при помощи каретки или направляющей линейки, в зависимости от типа оборудования. Во время работы труба поджимом прижимается к гибочному ролику. Когда последний приходит в движение, изделие снимается с дорна и изгибается на заданную величину. Поджим предотвращает изменение толщины стенки при изгибе и позволяет подвергать трубы изгибанию с очень малым радиусом – 0.95 D и даже 0,78 D. Как правило, при этом используется составной дорн, так как последний позволяет получать трубопровод без прямолинейных участков. При изгибании трубы с тонкими стенками или из мягких металлов – алюминий, медь, рекомендуется применять этот метод гибки, так как он более точен и предохраняет стенки от утоньшения.

В противоположность вышесказанному - гибка без дорна осуществляется при большом радиусе гиба – 3D и более (D – диаметр трубопровода). Для предотвращения деформаций требуются дополнительные операции, например: набивка дробью или песком. Технология считается устаревшей и используется в тех случаях, когда высокое качество не требуется.

Принцип работы дорна на примере

Какие бывают деформации при гибке труб?

Изменение первоначальной формы трубопровода сопровождается появлением дефектов, сказывающихся на последующей эксплуатации.

• Овализация – круглая или овальная труба при изгибе теряет точную форму сечения – сплющивается. Полезная площадь сечения при этом не изменяется, но распределение потоков воды происходит иначе, что в водопроводной или отопительной системе создает дополнительную нагрузку.
• Образование гофров и изломов – деформируется внутренняя часть трубопровода, что образует преграду для протекающей воды и провоцирует усиленное отложение солей.
• Утоньшение – изменяется толщина стенки, что ведет к потере механической прочности.
• Формирование упругого отпора – при этом изменяется радиус изгиба, то есть трубопровод не образует заданной конструкции.

Избежать вышеперечисленных проблем позволяют профессиональные трубогибочные станки с дорном.
