TRIOD LAMT-500/230 Универсальный станок токарный по металлу

Токарный станок, станок для обработки преимущественно тел вращения путем снятия с них стружки при точении. На токарных станках можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрузку торцов, отрезку, растачивание, а также сверление и развертывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.

Изменение частоты вращения - ременная передача. Изменение величины подачи - сменные шестерны гитары.

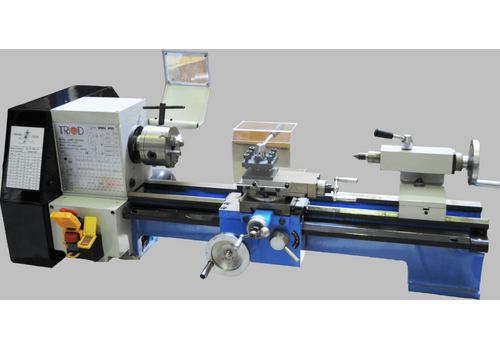

Устройство токарного станка TRIOD LAMT-500/230:

1. Поддон (поставляется с подставкой)
2. Электрический блок управления
3. Шпиндельная бабка
4. Зажимной патрон
5. Фартук
6. Каретка суппорта
7. Резцедержатель
8. Верхние салазки
9. Поперечные салазки
10. Направляющие станины
11. Задняя бабка
12. Станина
13. Подставка (поставляется отдельно)

Поддон 1 для сбора охлаждающей жидкости и стружки. Станина 12 с направляющими 10 каретки суппорта 6 и задней бабки 11. Неподвижная шпиндельная бабка 3 со шпинделем, электрическим блоком управления 2. Передвижная задняя бабка, закрепляемая на станине в необходимом местоположении. Фартук 5 с механизмом передачи движения от маховика ручного перемещения к рейке  и с механизмом соединения маточной гайки с ходовым винтом. Суппорт состоящий из: каретки суппорта, перемещающейся по направляющим станины; поперечных салазок 9, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 8, несущих резцедержатель 7. Каретка суппорта перемещается вручную или механически. Поперечные и верхние салазки перемещаются вручную. По необходимости можно установить подвижный или неподвижный  люнеты (поставляются отдельно).

Электрооборудование токарного станка TRIOD LAMT-500/230:

SA1 – переключатель режимов «Forwfard/Reverse»

SW1 – концевой выключатель (ограждение патрона)

SW2 – концевой выключатель (боковой кожух передней бабки)

Универсальный токарный станок LAMT-500/220, поставляется на деревянном поддоне в фанерной упаковке в собранном виде.

Комплектация токарного станка TRIOD LAMT-500/230:

1. Патрон 3^х кулачковый с кулачками – ø100 мм 1 шт.
2. Кулачки прямые 1 комплект.
3. Центр не вращающийся  МкII, MkIII. 2 шт.
4. Сменные шестерни гитары подач        6 шт.
5. Ремни клиновые 3 шт.
6. Поводковый палец с крепежом 1 шт.

Инструмент.

1. Ключ патронный  1 шт.
2. Ключ резцедержателя 1 шт.
3. Ключ торцевой шестигранный 6 мм  1 шт.
4. Ключ рожковый 8 Х 10; 12 Х 14; 17 Х 19  3 шт.

Документ

Скачать паспорт универсального токарного станка TRIOD LAMT-500/230
