TRIOD LAMT-400/400 Универсальный токарный станок по металлу

Токарный станок, станок для обработки преимущественно тел вращения путем снятия с них стружки при точении. На токарных станках можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрузку торцов, отрезку, растачивание, а также сверление и развертывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.

Изменение частоты вращения - ременная передача. Изменение величины подачи - коробка подач.

Уровень акустической мощности А( L_wa).

      L _wa=78,25 Дб(А)  – Значение измерено с нагрузкой.

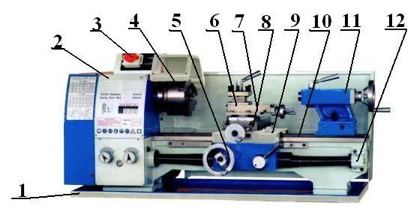

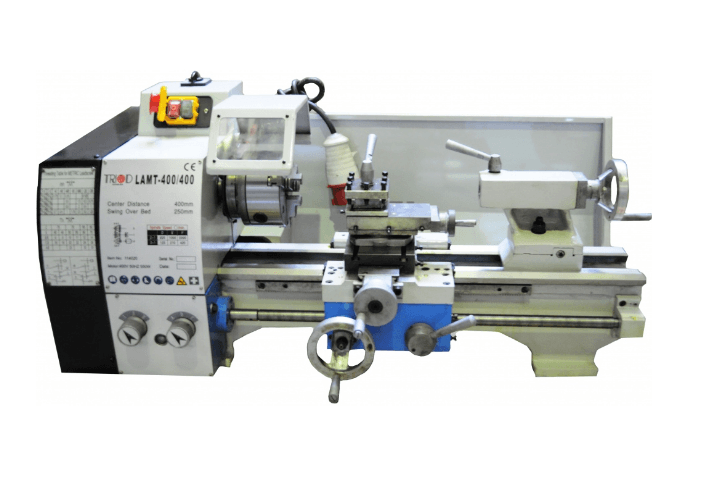

Устройство универсального токарного станка по металлу TRIOD LAMT-400/400:

1. Поддон (поставляется с подставкой)
2. Шпиндельная бабка
3. Электрический блок управления
4. Зажимной патрон
5. Фартук
6. Резцедержатель
7. Верхние салазки
8. Поперечные салазки
9. Каретка суппорта
10. Направляющие станины
11. Задняя бабка
12. Станина

Подставка (поставляется отдельно)

Поддон 1 для сбора охлаждающей жидкости и стружки. Станина 12 с направляющими 10 каретки суппорта 9 и задней бабки 11. Неподвижная шпиндельная бабка 2 со шпинделем, электрическим блоком управления 3. Передвижная задняя бабка, закрепляемая на станине в необходимом местоположении. Фартук 5 с механизмом передачи движения от маховика ручного перемещения к рейке  и с механизмом соединения маточной гайки с ходовым винтом. Суппорт состоящий из: каретки суппорта, перемещающейся по направляющим станины; поперечных салазок 8, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта перемещается вручную или механически. Поперечные и верхние салазки перемещаются вручную. По необходимости можно установить подвижный или неподвижный  люнеты (поставляются отдельно).

Изготовитель оставляет за собой право модернизации станка, а также внесение изменений в комплектацию, если это не отражается на основных технических характеристиках станка.

Электрическая схема станка

Комплектация универсального токарного станка по металлу TRIOD LAMT-400/400:

Комплектующие.

1. Патрон 3^х кулачковый ø 125 мм (на станке). – 1 шт.
2. Кулачки обратные – 1 комплект.
3. Центр не вращающийся МК-2; МК-3 – 2 шт.
4. Сменные шестерни гитары подач  Z =  45, 48, 50, 51, 55, 60, 70, 75. – 8 шт.
5. Ручка для штурвала – 2 шт.
6. Шпонка 4×4×15 мм. – 1 шт.

Инструмент.

1. Ключ патронный – 1 шт.
2. Ключ резцедержателя – 1 шт.
3. Ключ торцевой шестигранный 3; 4; 5; 6 мм – 4 шт.
4. Ключ рожковый 10×12; 14 × 17; 17×19 – 3 шт.
5. Ключ радиусный 45 – 52 мм. – 1 шт.

Документ

Скачать паспорт универсального токарного станка по металлу TRIOD LAMT-400/400
