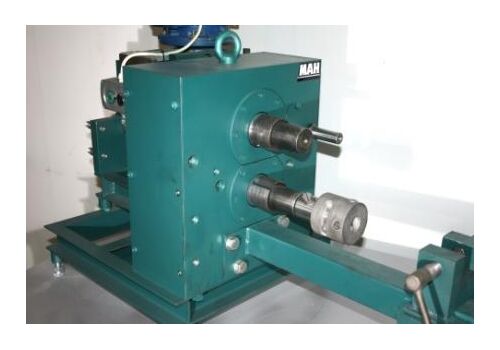

МАСТЕР-3 прокатный модуль к кузнечному станку

• расковки окончания заготовок на горячую;
• изготовление балясины на горячую;
• нанесения фактур на металлопрокат (такой как: полоса, проф. труба, квадрат, круг),
• изготовление хомутной полосы,
• усиление профильной трубы для последующей завивки её в завиток.

Установка модуля производится на месте, не требует присутствия нашего специалиста.

Как установить прокатный модуль к кузнечному станку Мастер-3:

• отключите станок «Мастер-3» от питающей сети;
• произведите демонтаж всех навесных приспособлений, которые установлены на станке «Мастер-3»;
• установите и закрепите модуль прокатный на станине;
• через шпонку на входной вал прокатного модуля установите РЦ-муфту;
• произведите монтаж станка Мастер-3 на станине в сопряжении с модулем прокатным через РЦ-муфту;
• произведите регулировку (центровку) положения станка Мастер-3 относительно модуля прокатного на станине;
• при помощи сварки, приварив болты регулировки высоты станка, закрепите станок Мастер-3.
• произведите подключение к питающей сети.
• Перед пробным пуском станка проверьте наличие смазки шестерен прокатного модуля (смазка «Литол-24» ГОСТ 21150-87).
• Производите пуск станка в прямом и обратном направление в течение 5-ти минут.

Комплектация прокатного модуля к кузнечному станку МАСТЕР-3:

•


  Валки для изготовления гусиных лапок и пик. Лапки - гладкие, с насечкой с одной стороны, пики - купольные, граненые (2 гладких, 1 с насечкой)
  Заготовки:
  ■ 8,10, 12, 14, 16
  ● 6, 8, 10, 12, 14, 16
  ▬ 20х4, 25х4
  □ 10, 15, 20

• Горн газовый

• Стяжка валов

Видео

Демонстрация возможностей прокатного модуля к кузнечному станку Мастер-3:

Демонстрация возможностей станка Мастер-3:

Документ

Скачать Паспорт прокатного модуля к кузнечному станку Мастер-3
