ЛК240-3 Литейная машина

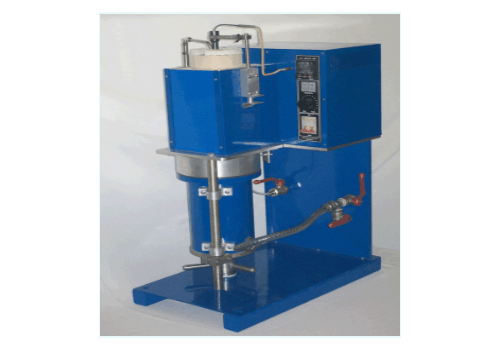

Литейная машина предназначена для индукционной плавки цветных и драгоценных металлов и литья по выплавляемым моделям вакуумным всасыванием путем донного розлива металла. Установка сделана предельно простой и соответственно недорогой, обеспечивая при этом все необходимые функции и позволяя получать качественное литье изделий.

Литейная машина ЛК240-3 изготовлена на базе индукционной установки с донным розливом К240-3. ЛК240-3 имеет объем тигля вдвое больше, чем ЛК140-2 которая пользуется большим спросом для литья золота и серебра на мелких и средних ювелирных производствах.

В комплект ЛК240-3 включены переходное кольцо для опок на 2' и 2,5' и переходное кольцо для опок 3' и 3,5'. Опоки 4' и 4,5' устанавливаются в литейную камеру без переходных колец.
Для работы ЛК240-3 требуется вакуумный насос, водяная погружная помпа или водопровод, сеть 220В, 16А, и если необходимо, балон с инертным газом(аргон, азот, гелий).

Литейная машина К240-3 (позиция 1 рисунка 2) представляет собой преобразователь частоты с индуктором, охлаждаемым водой. Внутри индуктора (позиция 14 рисунка 3) расположена теплоизоляционная вставка (позиция 10 рисунка 3), в которую помещается графитовый тигель (позиция 8 рисунка 3). Подробное устройство плавильной камеры и ее элементов изображено на рисунке 3.

Установка К240-3 позоляет использовать два вида Тиглей:
1. Тигель-230МПГ с отверстием 2 мм используется вместе со Штоком-140 для
гранулирования металла путем донного розлива. Для донного розлива металла используется пружинный механизм арматуры подъема штока(позиция 6 рисунка 2), прижимающий графитовый шток (позиция 5 рисунка 3) к сливному отверстию тигля и поднимающий его при нажатии.

2. Тигель-240МПГ имеет шляпку для захвата тигля клещами и выливания металла
в изложницу традиционным способом (Тигель-240МПГ и Клещи 240 в комплект не входят).

При использовании Тигля-240МПГ, применяют огнеупорное кольцо ОК240В и крышку ТК240В (так же не входят в комплект).
При использовании Тигель-240МПГ, шток с термопарой не подключают, так
шток и термопара будут мешать выемке тигля. В этом режиме, контроль над температурой ведут визуально через отверстие в крышке, при необходимости мощность снижают ручкой регулировки мощности.

Тигель разогревается под действием высокочастотных полей наводимых индуктором. Индикатор (позиция 3 рисунка 2), расположенный на передней панели, показывает мощность (в процентах от максимальной мощности 100%), передаваемую  для нагрева тигля. Ручкой регулятора (позиция 4 рисунка 2) задается максимальная мощность установки при холодном тигле 85% (когда терморегулятор формирует максимальный сигнал задания мощности).

Для контроля и регулировки температуры используется микропроцессорный терморегулятор ТРМ101 (позиция 2 рисунка 2), который управляет мощностью преобразователя. Термопара (позиция 17 рисунка 2), которая измеряет температуру, размещается внутри графитового штока и позволяет с высокой точностью отслеживать величину температуры.

Текущую и заданную температуры индицирует терморегулятор ТРМ101. Изменение заданной температуры осуществляется кнопками «⋀» и «⋁», далее необходимо нажать кнопку «ПРОГ» 5 раз, чтобы терморегулятор принял новое значение температуры и стал его отрабатывать. Подробнее о конструкции и принципе работы терморегулятора изложено в руководстве по эксплуатации ТРМ101.

    Поскольку в цикле  нагрев-охлаждение обгорает тигель (через несколько плавок стенки тигля станут тоньше, увеличивается его эквивалентное сопротивление, максимальная мощность уменьшается), мощность необходимо выставлять по показаниям индикатора, но не более 85%, так как в процессе разогрева сопротивление тигля медленно изменяется, меняется и мощность. В случае превышения допустимой мощности включается  звуковой сигнал, при этом необходимо снизить уровень мощности.

    Для подачи аргона на зеркало металла, для защиты последнего от окисления, в установке предусмотрено сопло (позиция 15 рисунка 2) , которое поворачивается вокруг горизонтальной и вертикальной оси.

    В целях защиты индуктора от перегрева используется контроль водяного охлаждения по расходу и температуре. Защита автоматически отключает установку при уменьшении расхода охлаждающей жидкости или снижает мощность установки до минимального значения при превышении температуры воды выше 70ºС.

Комплектность поставки литейной машины ЛК240-3:
