JDP-17 Сверлильный станок, 230В, шт

Jet JDP-17 — сверлильный станок, основная особенность которого в том, что он спроектирован специально для деревообработки. Его конструкция не исключает сверления металла, но имеет усовершенствования, важные в столярном и плотницком деле, что делает станок по-настоящему универсальным.

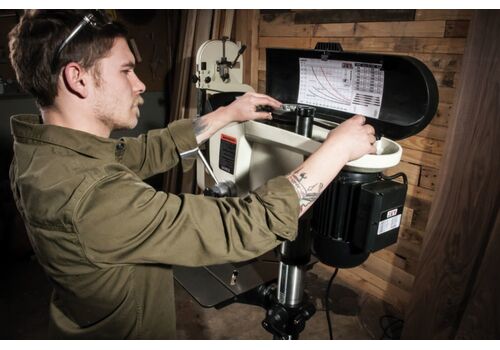

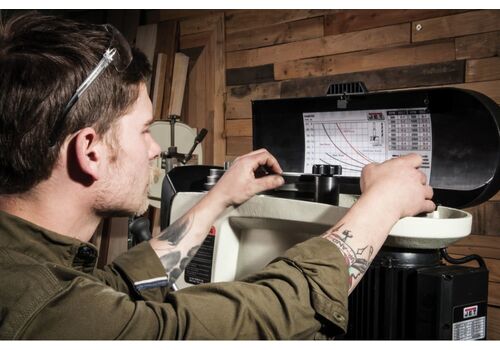

Прежде всего, отличается от обычной сверлильная часть. Так, ход пиноли шпинделя увеличен до 127 мм, это более чем в полтора раза больше, чем у аналогичных станков слесарного назначения. Диапазон передаточных чисел редуктора расширен в область верхних значений, благодаря чему максимальная частота вращения достигает 2900 об/мин, что важно и для сверления, и для шлифования специальными насадками. Смена диапазонов производится переустановкой поликлиновых ремней, причем один из них можно ослабить или натянуть без использования инструментов за считанные секунды. Натяжной ролик фиксируется пластиковым барашком, отвернуть его можно не запачкав рук, что при работе с деревом немаловажно.

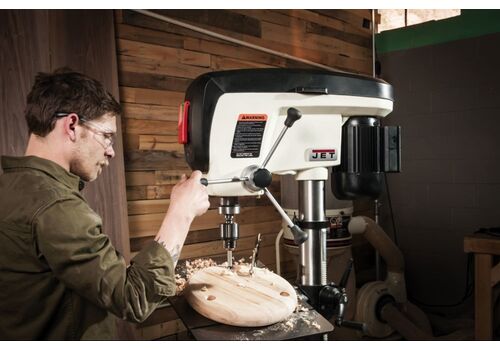

Подача пиноли на весь ход производится за один оборот рукоятки. На ее оси имеется лимб для отсчета глубины сверления и регулируемый стопор-ограничитель.

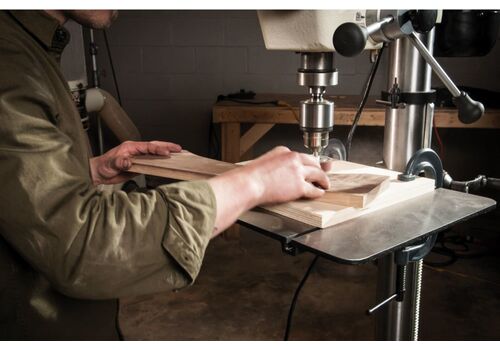

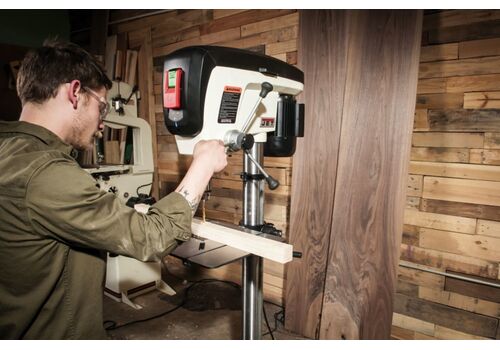

Рабочий стол выполнен из чугунного литья, что привычно, но его форма и размеры адаптированы не для установки станочных тисков, а непосредственно для фиксации заготовок, что предпочтительнее с учетом того, что деревянные детали, как правило, гораздо крупнее металлических. Поворот вокруг горизонтальной оси возможен на любой угол, что позволяет сверлить в торцевой части. Стол имеет квадратное отверстие в центре, закрытое вкладышем из ДСП. Основание также может играть роль рабочего стола, его поверхность фрезерована и имеет пазы для крепежных приспособлений.

JDP-17 оборудован лазерным указателем и светодиодной подсветкой, как и многие другие современные модели станков Jet.

Особенности напольного сверлильного станка JPD-17 JET:

• Регулируемый ограничитель глубины сверления
• Контроль глубины сверления по лимбу
• Лазерный указатель оси сверления
• LED-подсветка рабочей области
• 16-ступенчатая регулировка скорости вращения шпинделя переустановкой ремней
• Большое чугунное основание обеспечивает устойчивость станка.
• Привод от асинхронного электродвигателя с большим крутящим моментом и трансмиссии с поликлиновой ременной передачей. 16 мм быстрозажимной сверл
• Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки

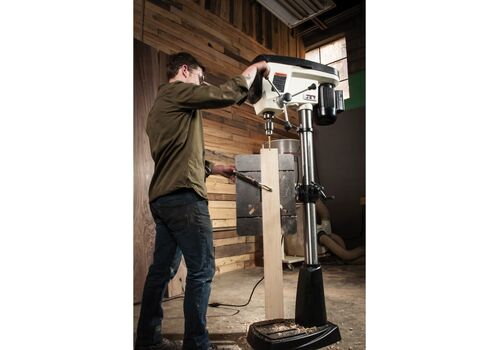

• Регулировка наклона рабочего стола на угол до 90°
• Поворотный рабочий стол
• Большая поверхность стола с двумя Т-образными пазами и 4 диагональными пазами для расположения любой заготовки. Конструкция кромок стола позволяет легко закреплять заготовку. Вставка стола из ДВП, 95 х 95 мм, с регулируемой высотой, легко меняется.
• Сменная вставка в центре стола с регулировкой высоты
• Прозрачный экран сверлильного патрона с концевым выключателем для безопасной работы.
• Крышка шкивов с концевым выключателем для безопасной работы.
• Кнопка аварийного останова для безопасной работы.

Стандартная комплектация напольного сверлильного станка JPD-17 JET:

• Быстрозажимной сверлильный патрон 1-16 мм/В16
• Оправка сверлильного патрона МК-2/В16
• Защитный экран сверлильного патрона
• Тиски сверлильные
• Руководство по эксплуатации

Документ

Скачать паспорт сверлильного станка по дереву JPD-17 JET
