УПИ-60-2 Индукционная плавильная печь

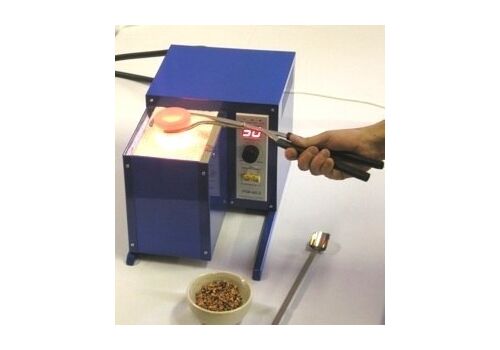

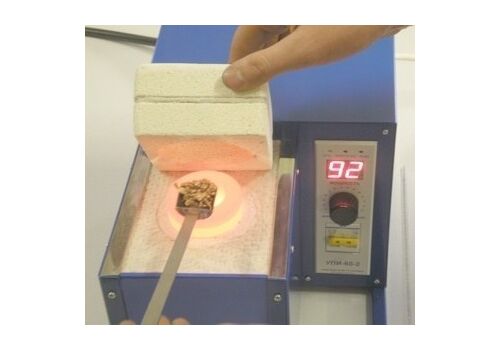

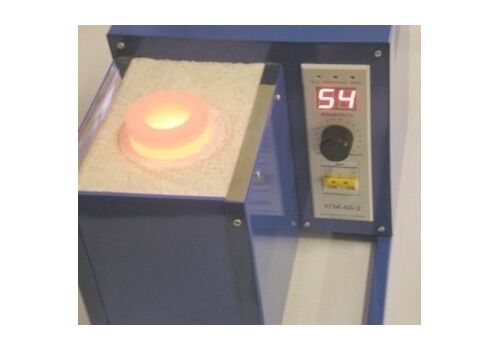

Установка представляет собой преобразователь частоты с индуктором, охлаждаемым водой. Внутри индуктора (позиция 3) расположена теплоизоляционная вставка (позиция 7), в которую помещается графитовый тигель (позиция 2). Тигель разогревается, так как он является короткозамкнутой вторичной обмоткой воздушного трансформатора, индуктор играет роль первичной обмотки. Индикатор (позиция 4), расположенный на передней панели, показывает мощность (в процентах от максимальной мощности 100%), передаваемую  для нагрева тигля. Ручкой регулятора (позиция 5) задается необходимая мощность, что позволяет регулировать разогрев металла. Поскольку в цикле  нагрев-охлаждение обгорает тигель (увеличивается его эквивалентное сопротивление), мощность необходимо выставлять по показаниям индикатора, но не более 90%, так как в процессе разогрева сопротивление тигля медленно изменяется, меняется и мощность. В случае превышения допустимой мощности включается  звуковой сигнал, при этом необходимо снизить уровень мощности. В целях защиты индуктора от перегрева используется контроль водяного охлаждения. Защита автоматически отключает установку при уменьшении расхода охлаждающей жидкости.

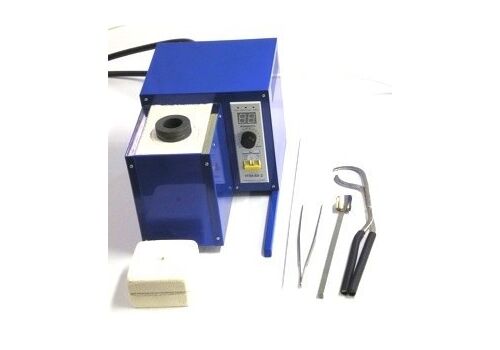

Комплектность поставки индукционной плавильной печи УПИ-60-2:

• Установка плавильная индукционная УПИ-60-2 1 шт.
• Теплоизоляционная вставка ТВ60В 1 шт.
• Теплоизоляционная крышка ТК60Ш 1 шт.
• Тигель-70МПГ 2 шт.
• Клещи для захвата тигля 1 шт.
• Сетевой шнур 1 шт.
• Эксплуатационная документация ИУ 060.002.ЭД.05 1 шт.
