К70-2 Индукционная плавильная печь

В отличие от индукционной печи УПИ-60-2, установка К70-2 имеет новую систему управления, которая совместно с микропроцессорным измерителем-регулятором позволяет задавать и стабилизировать величину температуры тигля и металла.
Стоит отметить, что терморегулятор поддерживает все типы термопар, в том числе хромель-алюмель тип K, нихросил-нисиловые тип N, платино-родиевые тип S, что удобно при замене типа термопары.

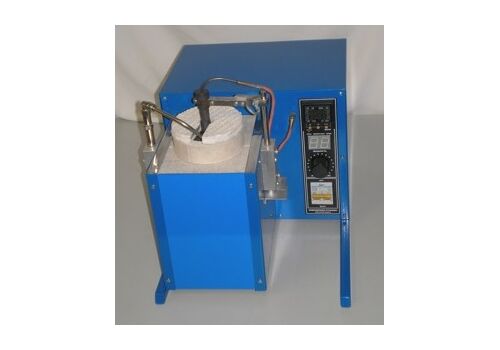

Установка представляет собой преобразователь частоты с индуктором, охлаждаемым водой. Внутри индуктора (позиция 3) расположена теплоизоляционная вставка (позиция 7), в которую помещается графитовый тигель (позиция 2).

Тигель разогревается, так как он является короткозамкнутой вторичной обмоткой воздушного трансформатора, индуктор играет роль первичной обмотки. Индикатор (позиция 4), расположенный на передней панели, показывает мощность (в процентах), передаваемую  для нагрева тигля. Ручкой регулятора (позиция 5) задается максимальна мощность установки при холодном тигле 85% (когда терморегулятор формирует максимальный сигнал задания мощности), терморегулятор автоматически формирует величину задания мощности необходимую для быстрого разогрева и поддержания температуры тигля на заданном уровне. Для контроля и регулировки температуры используется микропроцессорный терморегулятор ТРМ101, который управляет мощностью преобразователя. Текущая (верхний индикатор) и заданная (нижний индикатор) температуры индицирует терморегулятор ТРМ101. Изменение заданной температуры осуществляется кнопками «⋀» и «⋁», далее необходимо нажать кнопку «ПРОГ» 5 раз, чтобы терморегулятор принял новое значение температуры и стал его отрабатывать. Подробнее о конструкции и принципе работы терморегулятора изложено в руководстве по эксплуатации ТРМ101. Поскольку в цикле  нагрев-охлаждение обгорает тигель (увеличивается его эквивалентное сопротивление), мощность необходимо выставлять по показаниям индикатора, но не более 85%, так как в процессе разогрева сопротивление тигля медленно изменяется, меняется и мощность. В случае превышения допустимой мощности включается  звуковой сигнал, при этом необходимо снизить уровень мощности. Термопара, накрытая графитовым чехлом, размещается в плавильной камере со стороны дна графитового тигля, что позволяет точно отслеживать величину температуры и извлекать тигель для розлива металла. Подача аргона на зеркало металла, для защиты последнего от окисления, осуществляется через  сопло, которое поворачивается вокруг горизонтальной и вертикальной оси.

Комплектность поставки индукционной плавильной печи К70-2:

• Установка индукционная К70-2
• Клещи для захвата тигля
• Тигель-70МПГ - 2 шт.
• Теплоизоляционная крышка TK70В
• Огнеупорное кольцо ОК140В
• Теплоизоляционная вставка ТВ60В
• Термопара тип N
• Наконечник графитовый для термопары
• Сетевой шнур
• Эксплуатационная документация ИУ 070.02.ЭД.04
