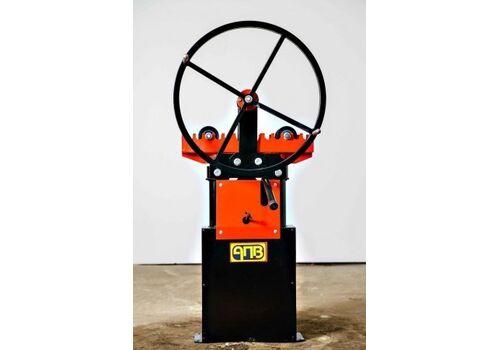

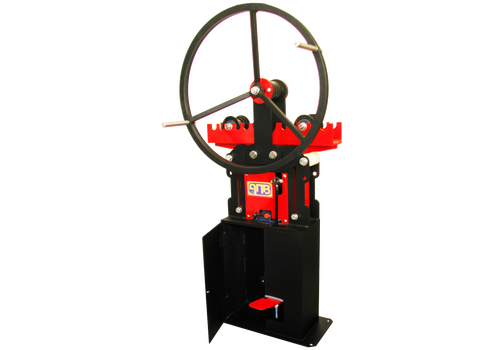

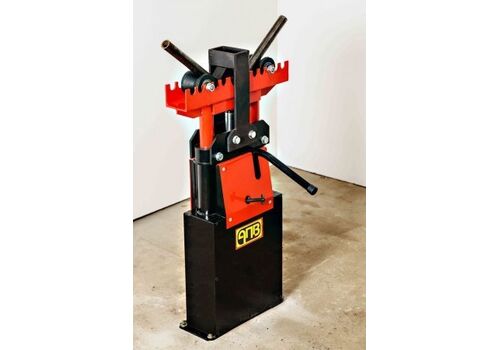

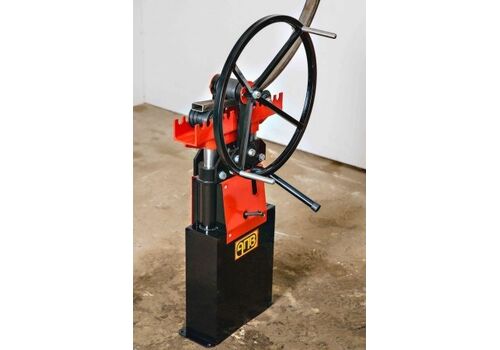

АПВ 8 универсал: трубогиб-профилегиб гидравлический

Станок профилегиб с возможностью трубогиба АП8-универсал создан российскими конструкторами для выполнения работ как в мастерской, та ки на выезде, на объекте. 3 вида гибки на одном станке. Профилегиб отличается простотой работы благодаря использованию в конструкции станка гидравлического домкрата. Малые габариты и небольшой вес профилегиба обеспечивают его мобильность. Работы можно проводить непосредственно на объектах. Станок легко помещается в багажник любого автомобиля. Высокое качество исполнения гарантирует надежную работу профилегиба, а инновационные конструкторские решения расширяют функциональность.

Особенности профилегиба АПВ 8-универсал:

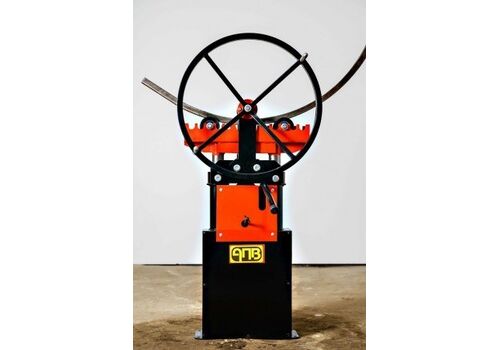

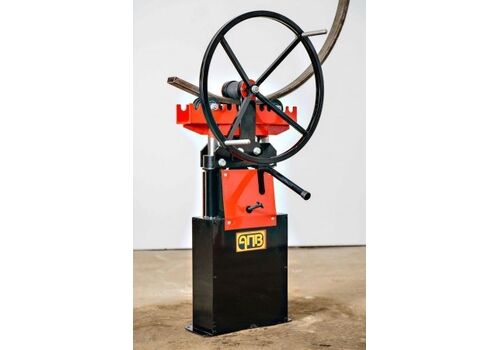

• радиусная гибка (методом прокатки на 3-х вальцах)
• гибка для труб профильного сечения методом намотки на шаблон
• изгибание труб круглого сечения до 90˚по гибочным шаблонам
• Вальцы термически обработаны (закалены в двух средах: вода-масло)
• Боковые вальцы могут перемещаться по горизонтали
• Вальцы сделаны на подшипниках

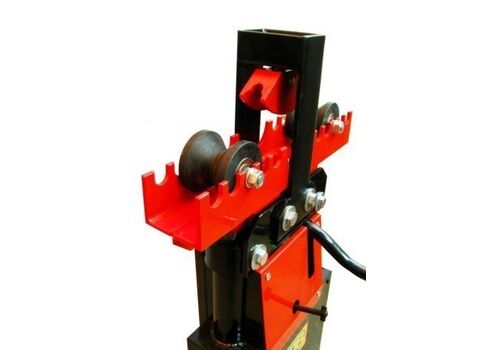

• Станок имеет конструкцию с одним ведущим (верзним, прижимным) вальцом и двумя боковыми, нижними
• На вальцах выполнены проточки 20-40-60 для удержания труб в плоскости гибки.
• Вальцы изготовлены из стали марки 45
• Домкрат (прижим) с гидравлическим управлением существенно облегчает работу
• Станок имеет функции 2 типов гиба: профилегиба (базовая комплектация) и трубогиба с сегментной гибкой (дополнительная оснастка). Для этого потребуется крепление сегментов, гибочные сегменты и боковые упоры.

Способы гибки труб и профилей на многофункциональном трубогибе-профилегибе АПВ-8:

Возможности профилегиба АПВ 8-У:

форма	вид	мин. радиус дуги
	пруток max 20 мм	150 мм
	квадрат стальной max 20х20	150 мм.
	полоса 60х10	150 мм.
	труба прямоугольная max 60х40х2мм	300 мм.
	труба квадрат max 40х40х2мм	300 мм.
	труба круглая max 42х42х3,5 мм	150 мм.
	полоса на ребро max 40х4 мм	150 мм.

Комплектация профилегиба АПВ 8-У:

Базовая:

• Профилегибочный станок
• Вальцы с проточками 20-40-60 для прокатки профильных труб

Дополнительная:

• Вальцы для работы с полосой
• Вальцы для работы с круглой трубой
• Вы можете заказать вальцы для работы с любым профилем!

Гибка профильных труб методом намотки:

ДЛЯ ГИБКИ ПРОФИЛЬНЫХ ТРУБ ПОД УГОЛ БЕЗ ПРОКАТКИ ИСПОЛЬЗУЕТСЯ МЕТОД НАМОТКИ

Для осуществления гибки профиля методом намотки Вам потребуется:

• силовая рама
• гибочные шаблоны
• упор

Распространенным является комплект для работы с трубами 20х20 и 25х25.

Для работы с другими сечениями труб оснастка обсуждается индивидуально.

Сегментная гибка труб по шаблону:

Для осуществления сегментной гибки труб Вам потребуются:

• Гибочный сегмент
  Применяемые гибочные сегменты:
  3/8"  (диаметр 17 - R56)
  1/2"  (диаметр 21,3 - R60)
  3/4"  (диаметр 26,5 - R80)
• 1"     (диаметр 33,5 - R100)
• Крепление гибочного сегмента
• Боковые упоры

Видео

Демонстрация возможностей трубогиба-профилегиба АПВ8 - универсал:

Документ

Скачать сертификат соответствия на трубогиб-профилегиб АПВ-8
